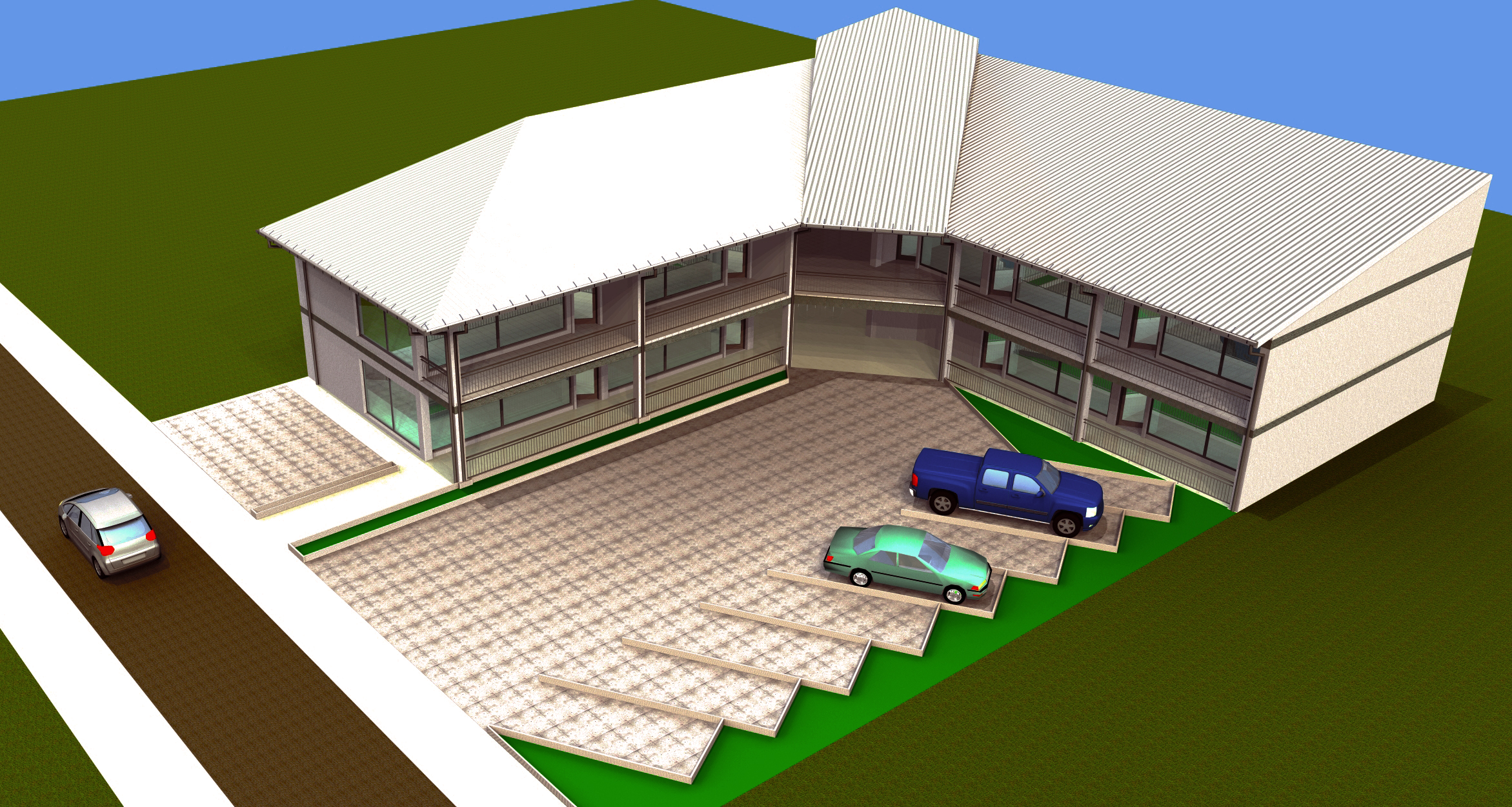

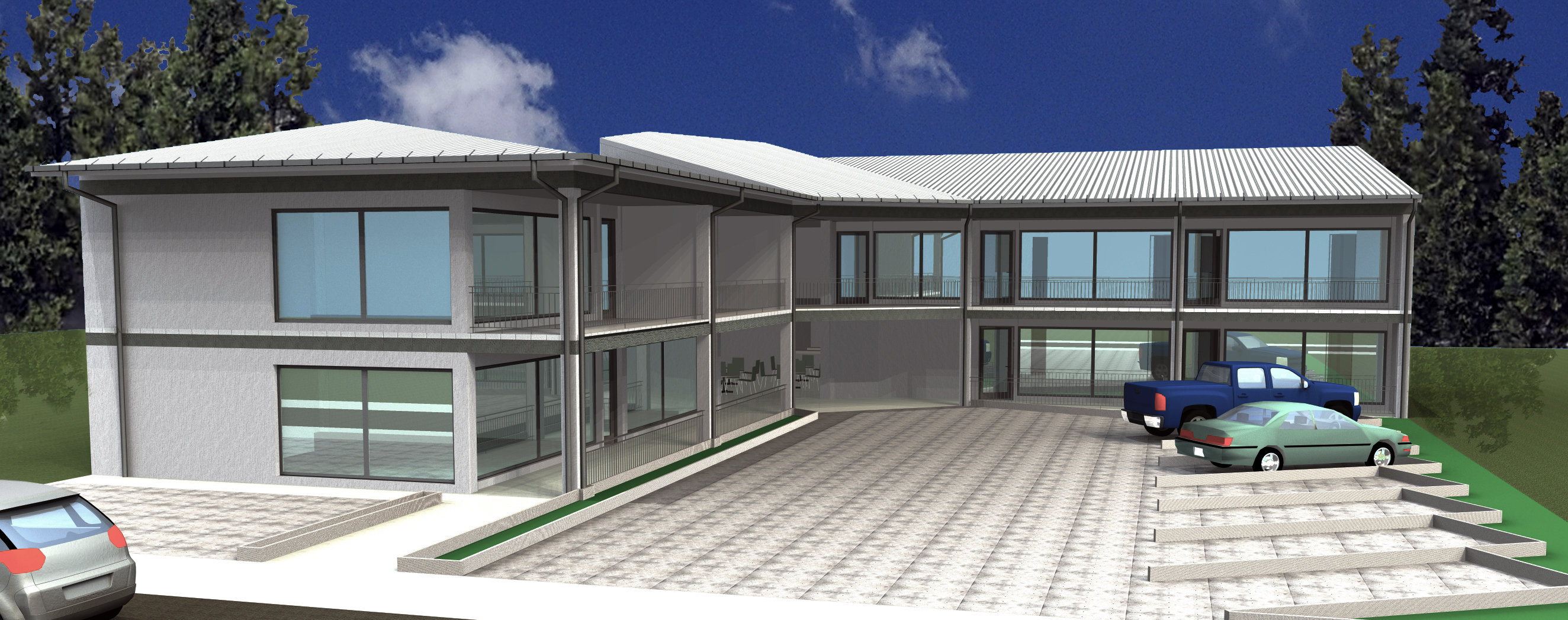

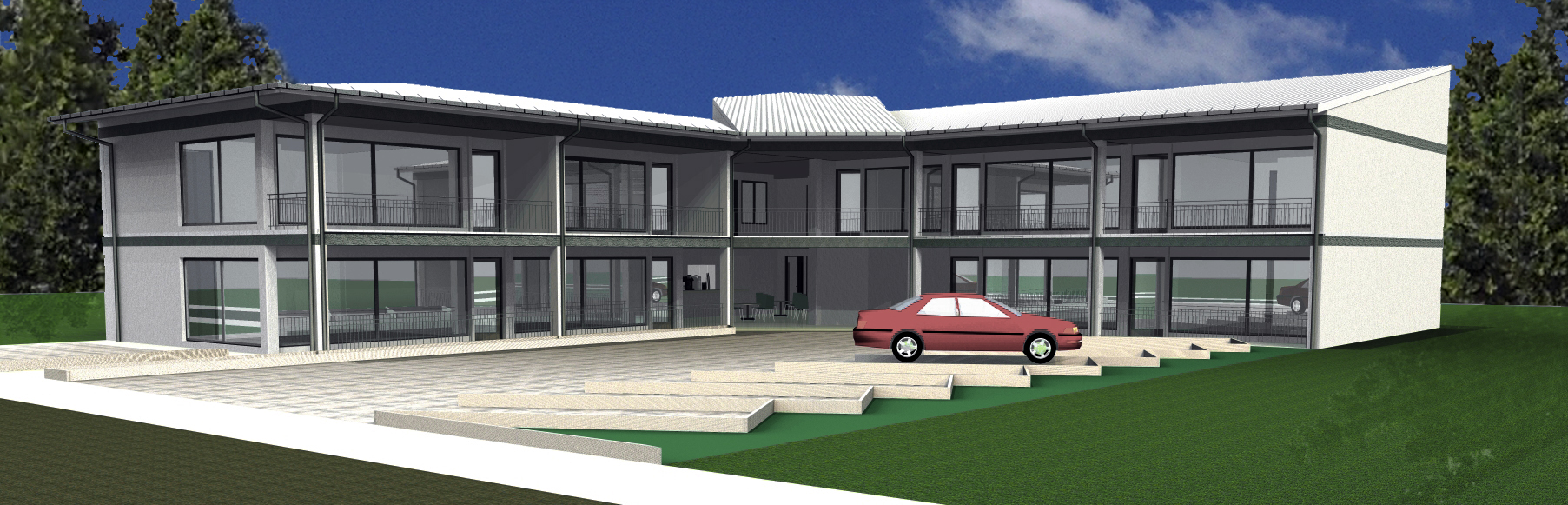

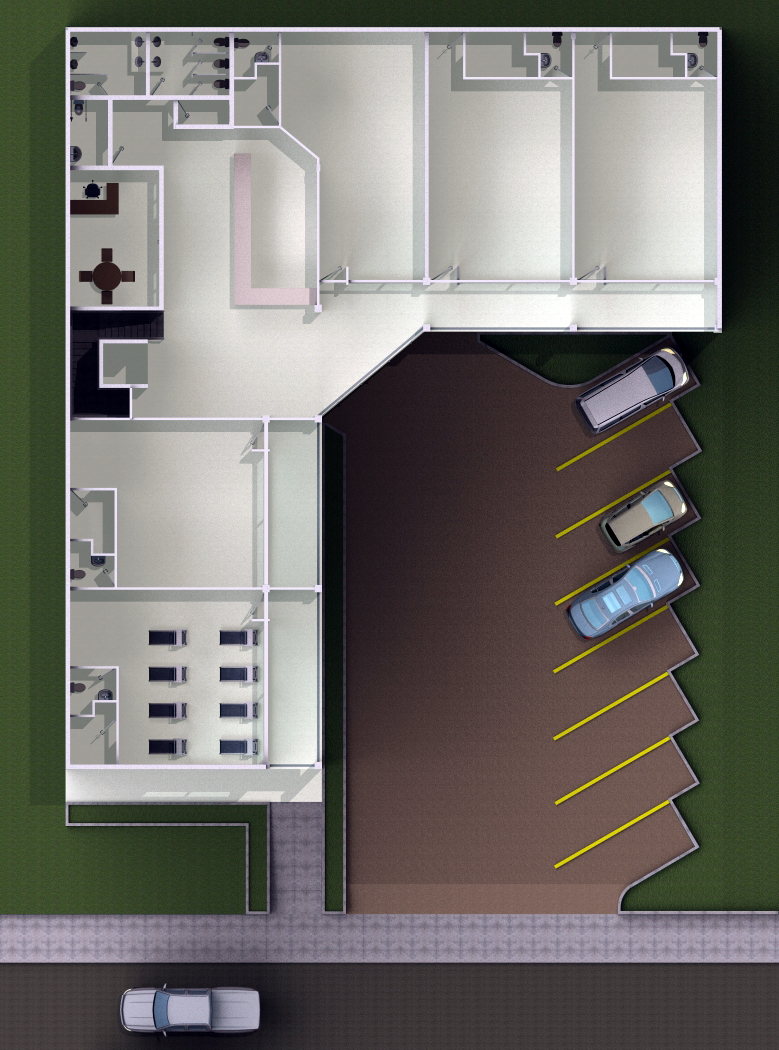

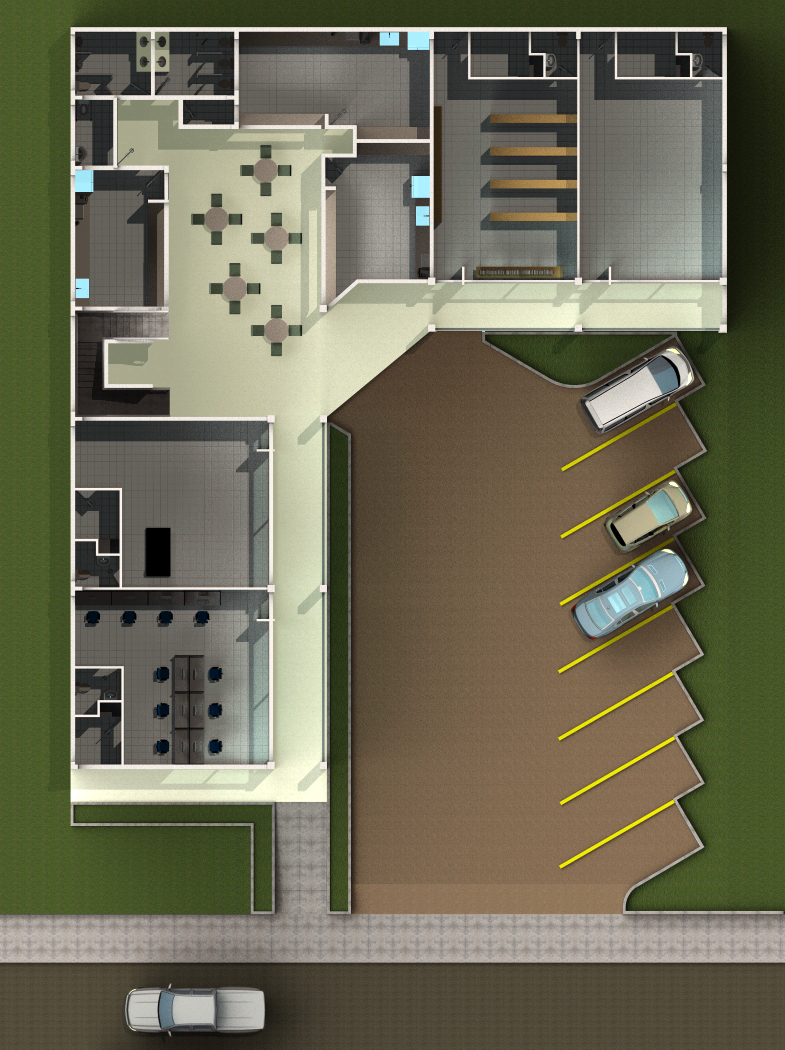

Plano completo | Planta de distribución arquitectónica primer y segundo nivel, tabla de acabados, corte típico de pared, elevación principal, lateral derecha, sección 1-1, 2-2, 3-3, 4-4, 5-5, planta de fundaciones, mochetas, columnas y vigas. Detalle placa corrida, contrapiso y notas estructurales. Planta de distribución de entrepiso, detalle de viga de entrepiso. Planta estructural de techos, cerchas, planta de distribución de aguas pluviales, detalle de alero, detalle de registro pluvial. Planta de obra mecánica-agua potable. Planta de obra mecánica - aguas grises y negras. Tabla de resumen, tableros eléctricos, simbología eléctrica, acometida. Planta de emergencias, TV, telefonía y red. Planta de distribución tomacorrientes. Planta de distribución eléctrica de luminarias. | Arquitectónico, estructural, mecánico y eléctrico | 16/09/2015 |
